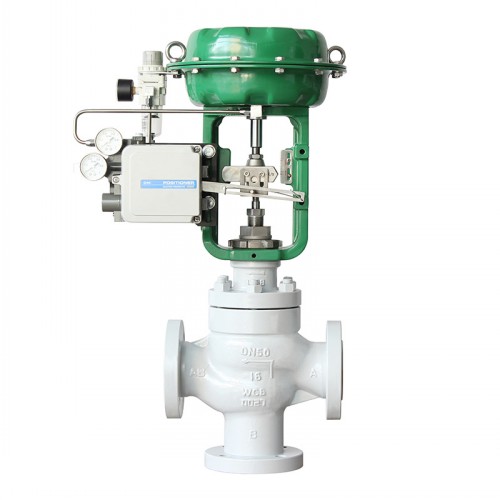

ZJHQ氣動三通調節閥概述： ZJHQ氣動三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于******控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。 氣動三通調節閥 技術參數| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量系數(KV) | 分流閥 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | | 合流閥 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | | 允許壓差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | | 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | | 額定行程 | 16 | 25 | 40 | 60 | 100 | | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | | 壓蓋形式 | 螺栓壓緊式 | | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | | 閥芯形式 | 雙導向型套筒式閥芯 | | 流量特性 | 直線性、等百分比 |
氣動三通調節閥 執行機構| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 |
|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | | 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 | | 行程 | 10、16 | 24 | 40 | 40、60 | 100 | | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | | 供氣壓力 | 140～400KPa | | 氣源接口 | RC1/4" | | 環境溫度 | -30～+70℃ | | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
氣動三通調節閥 性能指標| 項目 | 不帶定位器 | 帶定位器 |
|---|
| 基本誤差% | ±5.0 | ±1.0 | | 回差% | 3.0 | 1.0 | | 死區% | 3.0 | 0.4 | | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | | 始點 | ±5.0 | ±1.0 | | 氣關 | 始點 | ±5.0 | ±1.0 | | 終點 | ±2.5 | ±1.0 | | 額定行程偏差% | ≤2.5 | | 泄露量L/h | 0.01%×閥額定容量 | | 可調范圍R | 30：1 |
氣動三通調節閥 零件材料| 1 | 下閥體 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
|---|
| 2 | 墊片 | PTFE金屬石墨墊片 | | 3 | 閥座 | 304 | 304 | 316 | 316L | | 4 | 閥體 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) | | 5 | 閥芯組件 | 304 | 304 | 316 | 316L | | 6 | 密封中墊 | 304 | 304 | 316 | 316L | | 7 | 導向套 | 304 | 304 | 316 | 316L | | 8 | 閥蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) | | 9 | 填料 | PTFE/柔性石墨 | | 10 | 填料壓蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
|
